Предохранители на Skoda Octavia A5
Цепи питания электрооборудования Шкода Октавия А5 защищены плавкими предохранителями и реле. Предохранители установлены в двух монтажных блоках: один расположен в салоне, второй – в моторном отсеке.
Перед тем, как заменить перегоревший предохранитель, выясните причину его выхода из строя. Для извлечения используйте специальный пинцет, имеющийся в каждом из блоков. На место сгоревшего предохранителя устанавливайте предохранитель такого же номинала. В зависимости от максимальной силы тока все предохранители окрашены в разные цвета.
Цветовая маркировка предохранителей
| Цвет | Сила тока, А |
|---|---|
| светло-коричневый | 5 |
| коричневый | 7.5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
| оранжевый | 40 |
| красный | 50 |
Блок предохранителей в салоне

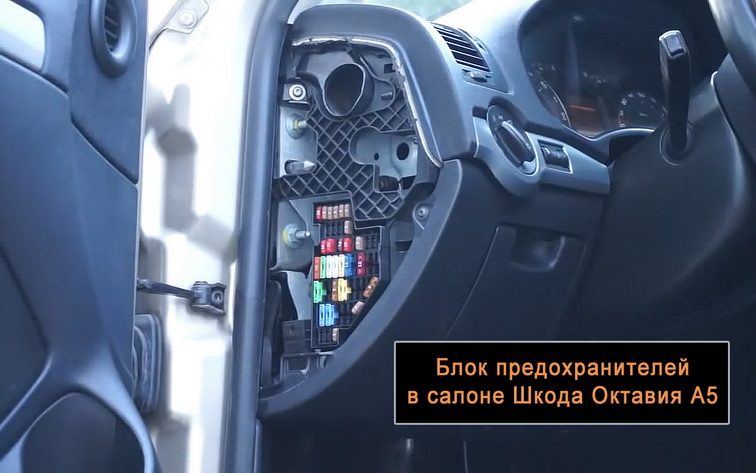

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.
Схема предохранителей в салоне:
Назначение предохранителей в салоне:
| № | Сила тока, А | Потребитель |
|---|---|---|
| 1 | 10 | Диагностический разъем, блок управления двигателем, топливный насос |
| 2 | 5 | Блок управления ABS, ESP |
| 3 | 5 | Подушки безопасности |
| 4 | 5 | Обогреватель, климатическая установка, фонари заднего хода |
| 5 | 5 | Электрокорректор света фар |
| 6 | 5 | Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | - | Не используется |
| 12 | 10 | Блок управления центральным замком |
| 13 | 10 | Блок управления наружным освещением, стоп-сигналы |
| 14 | 5 | Блок управления АКПП, блокировка селектора |
| 15 | 7.5 | Блок управления освещением салона |
| 16 | 10 | Климат-контроль |
| 17 | - | Не используется |
| 18 | 5 | Датчики системы помощи при парковке |
| 19 | 5 | Блок управления тягово-сцепным устройством |
| 20 | 5 | Система помощи при трогании в подъем |
| 21 | - | Не используется |
| 22 | 40 | Вентилятор климат-контроля |
| 23 | 30 | Стеклоподъемники передних дверей |
| 24 | 25 | Прикуриватель |
| 25 | 25, 30 | Обогрев заднего стекла, дополнительный отопитель |
| 26 | 20 | Розетка в багажном отсеке |
| 27 | 15 | Реле топливного насоса, форсунки |
| 28 | - | Дополнительное оборудование |
| 29 | 10 | Блок управления двигателем |
| 30 | 20 | Блок управления АКПП |
| 31 | 20 | Вакуумный насос тормозной системы |
| 32 | 30 | Стеклоподъемники задних дверей |
| 33 | 25 | Электропривод люка крыши |
| 34 | 20 | Блок управления функциями комфорта |
| 35 | 5 | Охранная сигнализация |
| 36 | 20 | Омыватели фар |
| 37 | 20 | Подогрев передних сидений |
| 38 | 30 | Подогрев задних сидений |
| 39 | - | Не используется |
| 40 | 40 | Вентилятор системы отопления |
| 41 | 15 | Стеклоочиститель окна двери багажника |
| 42 | 15 | Стеклоомыватель лобового стекла |
| 43 | 15 | Тягово-сцепное устройство |
| 44 | 20 | Тягово-сцепное устройство |
| 45 | 15 | Тягово-сцепное устройство |
| 46 | 5 | Обогрев жиклеров стеклоомывателей |
| 47 | 5 | Реле дополнительного отопителя |
| 48 | - | Не используется |
| 49 | 5 | Переключатель освещения |
Предохранители и реле в моторном отсеке
Блок предохранителей в моторном отсеке расположен слева по ходу движения автомобиля. Чтобы получить доступ к предохранителям, необходимо сдвинуть фиксаторы и снять крышку монтажного блока.
Схема предохранителей и реле в моторном отсеке:
Назначение предохранителей и реле в моторном отсеке:
| № | Сила тока, А | Потребитель |
|---|---|---|
| 1 | - | Не используется |
| 2 | 5 | Подрулевые переключатели |
| 3 | 5 | Диагностический разъем |
| 4 | 30 | Модуль ABS |
| 5 | 15 | Блок управления АКПП |
| 6 | 5 | Комбинация приборов |
| 7 | - | Не используется |
| 8 | 15 | Головное устройство |
| 9 | 5 | Телефон |
| 10 | 5 | Блок управления двигателем, главное реле |
| 11 | 20 | Блок управления дополнительным отопителем |
| 12 | 5 | Блок управления информационной шиной |
| 13 | 15 | Блок управления двигателем |
| 14 | 20 | Система зажигания |
| 15 | 5, 15 | Лямбда-зонд, реле топливного насоса, реле свечей накаливания |
| 16 | 30 | Блок управления ABS |
| 17 | 15 | Звуковой сигнал |
| 18 | 30 | Усилитель звука |
| 19 | 30 | Стеклоочистители лобового стекла |
| 20 | - | Не используется |
| 21 | 15 | Лямбда-зонд |
| 22 | 5 | Выключатель педали сцепления/тормоза |
| 23 | 5, 10, 15 | Насос подачи дополнительного воздуха, ТНВД, датчик массвого расхода воздуха |
| 24 | 10 | Клапан рециркуляции отработавших газов |
| 25 | 30 | Правая фара |
| 26 | 30 | Левая фара |
| 27 | 40 | Насос подачи дополнительного воздуха, предварительный подогрев |
| 28 | 40 | Стартер |
| 29 | 50 | Питание клеммы 30 |
| 30 | 50 | Клемма Х |
| R1 | - | Реле электродвигателя вентилятора радиатора |
| R2 | - | Реле управления АКПП |
